Maschinelle und technologische Ausstattung

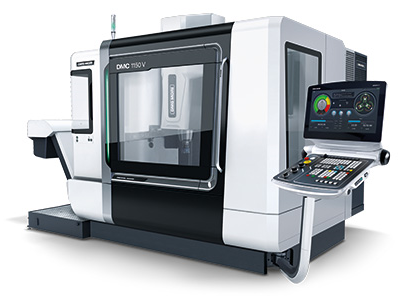

3D-CNC-FRÄSEN + 4.-DREHACHSE ()

  • Verfahrwege X/Y/Z 1150x700x550
  • Aufspannfläche 1400x750 mm
  • Spindeldrehzahl 14000 min-1
  • max. Tischbelastung 1500 kg
  • Steuerungssystem Heidenhein TNC640
  • Drehtrennmaschine - 4. Achse
  • Sonde für Werkstückvermessung und Lasermessung von Werkzeuglänge und Durchmesser.

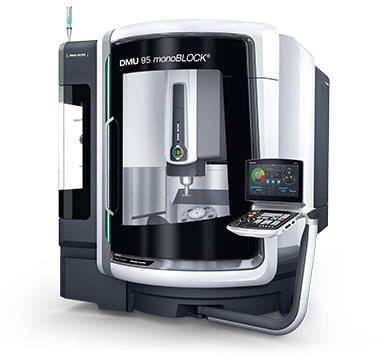

5D-CNC-FRÄSEN

  • Verfahrwege X/Y/Z 900 / 800 / 650 mm
  • Aufspannfläche des Tisches 1 000 x 600 mm
  • max. Tischbelastung 500 kg
  • Spindeldrehzahl 20 000 min-1
  • Steuerungssystem Heidenhein TNC640
  • Innerkühlung durch Spindelmitte
  • Sonde für Werkstückvermessung und Lasermessung von Werkzeuglänge und Durchmesser.

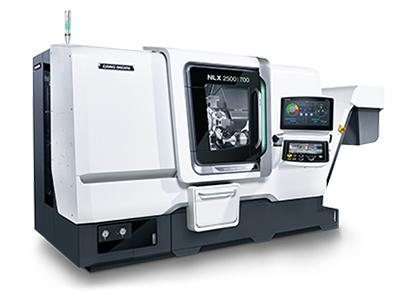

CNC-DREHEN

  • max. Umlauf-Dreh-Durchmesser über Bett 460 mm
  • max. Umlauf-Dreh-Durchmesser über Support 278 mm
  • max. Drehlänge 700 mm
  • Spindelbohrung 91 mm
  • max. Drehzahl 4000 min -1
  • Angetriebene Werzkzeugachsen

5D-CNC-FRÄSEN MORI SEIKI NMV8000 DCG/40 D

  • Verfahrwege X/Y/Z 1 200/920/610 mm
  • max. Werkstückdurchmesser 1000 mm
  • Durchmesser der Aufspannfläche des Tisches 800 mm
  • max. Tischbelastung 1 000 kg
  • Spindeldrehzahl 12 000 min-1
  • Steuerungssystem FANUC

DECKEL MAHO DMU 60 MONOBLOCK

  • Verfahrwege X/Y/Z 730 / 560 / 560 mm
  • Aufspannfläche des Tisches 1 000 x 600 mm
  • max. Tischbelastung 500 kg
  • Spindeldrehzahl 12 000 min-1
  • Steuerungssystem Heidenhain iTNC 530
  • Innerkühlung durch Spindelmitte
  • Sonde für Werkstückvermessung und Lasermessung von Werkzeuglänge und Durchmesser

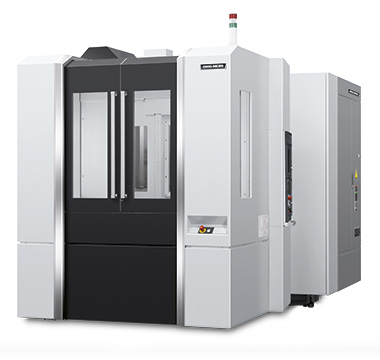

CNC HORIZONTAL 3D-FRÄSE MIT DREHTISCH – 4. ACHSE 2X MORI SEIKI NH 5000 DCG

  • Verfahrwege X/Y/Z 730x730x850
  • Aufspannfläche der Palette 500x500 mm
  • Spindeldrehzahl 14000/20000 min-1
  • max. Tischbelastung 500 kg
  • Steuerungssystem FANUC
  • Drehtisch - 4. Achse
  • Sonde für Werkstückvermessung und Lasermessung von Werkzeuglänge und Durchmesser.

3D-CNC-FRÄSEN MORI SEIKI NVD 7000/40

  • Verfahrwege X/Y/Z 1540x760x660
  • Aufspannfläche des Tisches 1700x760 mm
  • Spindeldrehzahl 14 000 min-1
  • max. Tischbelastung 2 000 kg
  • Steuerungssystem FANUC
  • Sonde für Werkstückvermessung und Lasermessung von Werkzeuglänge und Durchmesser

MORI SEIKI NVD 6000 DCG

  • Verfahrwege X/Y/Z 900x600x450
  • Aufspannfläche des Tisches 1000x600 mm
  • Spindeldrehzahl 20 000 min-1
  • max. Tischbelastung 800 kg
  • Steuerungssystem MORI Seiki
  • Sonde für Werkstückvermessung und Lasermessung von Werkzeuglänge und Durchmesser

MORI SEIKI NVD 4000 DCG

  • Verfahrwege X/Y/Z 600x400x400
  • Aufspannfläche des Tisches 750x450 mm
  • Spindeldrehzahl 30 000 min-1
  • max. Tischbelastung 350 kg
  • Steuerungssystem MORI Seiki
  • Sonde für Werkstückvermessung und Lasermessung von Werkzeuglänge und Durchmesser

DECKEL MAHO DMU 80T

  • Verfahrwege X/Y/Z 880 / 630 / 630 mm
  • Aufspannfläche des Tisches 1 250 x 700 mm
  • max. Tischbelastung 750 kg
  • Spindeldrehzahl 12 000 min -1
  • Steuerungssystem Heidenhain iTNC 530
  • Innerkühlung durch Spindelmitte
  • Sonde für Werkstückvermessung und Lasermessung von Werkzeuglänge und Durchmesser

CNC-DREHEN MORI SEIKI NT4300 DCG/1500S - MULTIFUNKTIONELLES BEARBEITUNGSZENTRUM

  • max. Drehlänge 1 498 mm
  • max. Werkstückgewicht
    - beim Spannen in einer Spindel 450 kg
    - beim Spannen in beiden Spindeln 900 kg
  • Steuerungssystem FANUC
  • Sonde für Werkstück- und Werkzeugvermessung

SE 820 NUMERIC

  • max. Umlauf-Dreh-Durchmesser über Bett 800 mm
  • max. Umlauf-Dreh-Durchmesser über Support 515 mm
  • max. Drehlänge 2000 mm
  • Spindelbohrung 133 mm
  • max. Drehzahl 1600 min -1

MAZAK SQT 250 MS

  • max. Umlauf-Dreh-Durchmesser 350 mm
  • max. Drehdurchmesser 300 mm
  • max. Drehlänge 575 mm
  • max. Stangendurchmesser 60 mm
  • Drehzahl 30 – 4000 min -1
  • 12 angetriebene Werkzeuge im Revolverkopf
  • Steuerungssystem MAZATROL 640T Fusion.

EDM - ELEKTROEROSIVES DRAHTSCHNEIDEN AGIE PROGRESS VP3

  • Verfahrwege X/Y/Z 500 / 350 / 426 mm
  • max. Werkstückgewicht 600 kg
  • Schneidem unter dem Winkel +/- 30° / 100 mm
  • Programmierungs-Software SW-PEPS für 4-Achs-Schneiden

AGIECUT CLASSIC 2S

  • Verfahrwege X/Y/Z 350 / 250 / 256 mm
  • max. Werkstückmaß 750x550x250mm
  • max. Werkstückgewicht 450 kg
  • Schneidem unter dem Winkel +/- 30° / 100 mm
  • Programmierungs-Software SW-PEPS für 4-Achs-Schneiden

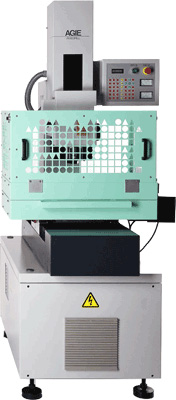

AGIEDRILL - ELEKTROEROSIVE BOHRUNGMASCHINE

  • Hochgeschwindigkeits-CNC-Erodierbohrmaschine mit Drehkopf zur Herstellung von Startlöcher
    - 0,5 / 1 mm

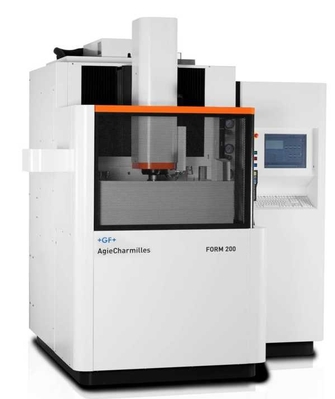

EDM - ELEKTROEROSIVE TIEFUNG (FUNKEN) AGIECHARMILLES FORM 200 SP

  • Verfahrwege X/Y/Z 780 / 530 / 350 mm
  • max. Werkstückmaß 350x250x300 mm
  • max. Werkstückgewicht 500 kg
  • max. Elektrodegewicht 50 kg

AGIECHARMILLES FORM 300 SP

  • Verfahrwege X/Y/Z 1200 / 850 / 400 mm
  • max. Werkstückmaß 600x400x450 mm
  • max. Werkstückgewicht 1600 kg
  • max. Elektrodegewicht 100 kg

ARBEITSPLATZ DER MAßKONTROLLE MESSGERÄT LK INTEGRAF 10.7.6 - HERSTELLERFIRMA METRIS

  • Verfahrwege X/Y/Z 1016 / 711 / 610 mm
  • max. Werkstückmaß 750 x 550 x 250 mm
  • Messpräzision 1.75 + L/350 µ
  • max. Werkstückgewicht 822 kg

ATOS CORE 300 3D SCANNER

  • Messgebiet 300x230 mm
  • Arbeitsentfernung 440 mm

DESIGN & PROTOTYPBESTANDTEILE FORTUS 250MC2 3D-DRUCKMASCHINE

  • Arbeitsplatz 254x254x305 mm
  • Produktmaterial ABSplus-P430
